1. Equipo F unción D escripción:

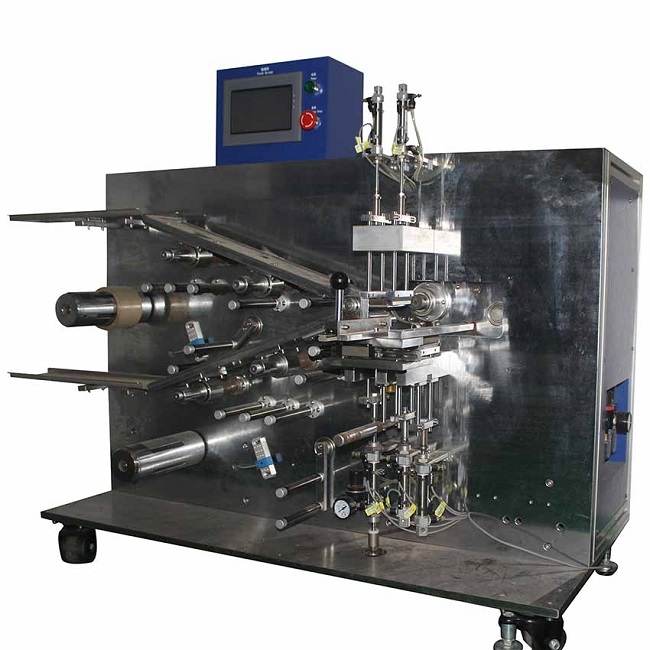

Esta máquina se utiliza principalmente para el bobinado de precisión de celdas de batería de iones de litio cilíndricas.
El proceso de trabajo es el siguiente: guíe manualmente las placas positiva y negativa hacia la parte de bobinado respectivamente, apílelas con el diafragma, enróllelas de acuerdo con los requisitos del proceso, coloque automáticamente la cinta de terminación y la celda se cortará automáticamente.
2. Equipo F unciones y F caracteristicas :
1 ) Se adopta una estructura de aguja de enhebrado de un solo objetivo.
2 ) Introducción manual de pieza polar, bobinado automático, cambio automático de aguja, pegado automático de cinta de terminación y borrado automático .
3 ) La cinta adhesiva se pega horizontalmente (la cinta de terminación es perpendicular a la oreja del poste), la cinta adhesiva es plana y la posición del adhesivo se puede controlar con precisión sin forzar el núcleo eléctrico; La adherencia del pegamento es estable y fiable. .
4 ) La velocidad de bobinado de la aguja de bobinado es ajustable .
5 ) Desenrollado activo del diafragma de dos bobinas, tecnología de control de interruptor de proximidad de tensión, que puede ajustar automáticamente y sin problemas la tensión en el proceso de bobinado; La tensión superior e inferior se puede ajustar. .
6 ) Cierre de subcontratación de diafragma .
7 ) El núcleo eléctrico desplegado debe estar libre de daños, tracción del núcleo y dislocación del polo.
8 ) Operación fácil, ajuste y reemplazo simple y rápido de especificaciones .
3.Proceso tecnológico:
El equipo cumple con el estándar de proceso de bobinado de la batería cilíndrica de iones de litio: el diafragma envuelve completamente la hoja negativa y la hoja negativa envuelve la hoja positiva. El flujo del proceso es el siguiente:
1) Preenrollado del diafragma: la adopción de la tecnología de cortador de dientes puede ahorrar la longitud del diafragma de preenrollado;
2) Inserte el electrodo negativo: guíe manualmente la lámina del electrodo negativo hacia la parte de bobinado;
Extraiga el electrodo positivo: guíe manualmente la pieza polar positiva hacia la parte de bobinado;
3) bobinado;
4) estación de turno;
5) Cortar el diafragma, pegar el pegamento de terminación y tapar.
|
|
D |
W |
L |
|
Tolerancia (mm) |
< 0.5 |
< 0.3 |
< 1000 |
4. Componentes principales del equipo:
1) El equipo se compone de dispositivo de bobinado, dispositivo de cambio de estación, dispositivo de desenrollado de diafragma, dispositivo de guía de pieza polar, dispositivo de pegado de pegamento, dispositivo de obturación y sistema de control.
2) Dispositivo de bobinado (dos juegos): Compuesto por una rosca opuesta de una sola cabeza para garantizar la precisión del bobinado y el reemplazo conveniente de la aguja de bobinado.
3) Dispositivo de movimiento de la estación (un juego): Se utiliza para la conversión de la estación de bobinado y la estación de encolado.
4) Dispositivo de desenrollado de diafragma (dos conjuntos): Control de regulación de presión de aire de desenrollado activo de bobina de diafragma.
5) Dispositivo de guía de pieza polar (dos juegos): ajuste unilateral, ajuste conveniente.
6) Dispositivo de pegado y borrado (un juego).
5. Estándar técnico:
1) Ancho del diafragma: 30-75 mm;
Especificación de la aguja de la bobina: ∮ 1.8- ∮ 6,0 mm, personalizado según el cliente
requisitos;
Ancho del poste: 28-73 mm.
2) Requisitos de especificación de materiales (unidad: mm)
|
Material |
Longitud |
Ancho |
Espesor |
D interna diámetro |
Diámetro externo |
|
Electrodo positivo |
150-1000 |
28-73 |
0.1-0.2 |
|
|
|
Electrodo negativo |
150-1000 |
28-73 |
0.1-0.2 |
|
|
|
separador |
Rollo de materiales |
30-75 |
0.012-0.045 |
76.2 |
250 |
|
Cinta de terminación |
Rollo de materiales |
8-60 |
0.01-0.035 |
76.2 |
150 |
3) Diámetro exterior aplicable del núcleo eléctrico (mm - ∮ 20 mm)
4) Capacidad del equipo: 5 ~ 10 piezas/min (según el largo/ancho de la pieza polar)
5) Precisión de bobinado;
Al asegurarse de que la pieza polar cumpla con las siguientes condiciones:
El error de ancho de la pieza polar es menor que ± 0,2 mm;
El error de flexión en "S" de la pieza polar es menor que ± 1 mm/500 mm;
El error de forma de la torre de la bobina de diafragma es menor que ± 0,2 mm;
La precisión del devanado puede cumplir: El error de alineación del diafragma es menor que ± 0,5 mm; El error de alineación de la pieza polar es menor que ± 0,5 mm;
Puede realizar la alineación del electrodo negativo envuelto con electrodo positivo y el diafragma envuelto con electrodo negativo, y la sección del producto terminado es
± 0,5 mm.
6) Tarifa calificada: ≥ 98% (Excluyendo factores no relacionados con el equipo).
6. Especificación PAG arametros :
|
|
Especificaciones |
Observaciones |
|
Potencia de entrada |
220 V CA, 1,5 KVA, 50 Hz |
|
|
Fuente de aire comprimido |
0.4-0.6MPa |
|
|
Capacidad de producción de equipos |
5-10PCS/minuto |
Según modelo y competencia del empleado |
|
Peso del equipo |
Acerca de 500 kg |
|
|
Tamaño del equipo |
1450mm*1100mm*1150mm (Largo*Ancho*Alto) |
Excluyendo la longitud de extensión de la ranura del material de la pieza polar, unidad: mm |
|
Especificación de aguja de bobina |
∮ 1,8 mm- ∮ 6 mm |
Entregue un juego según los requisitos del cliente |
|
Bastidor y placa de montaje |
1 juego |
|
|
Dispositivo de bobinado de agujas |
1 juego |
|
|
Dispositivo de suministro de piezas polares |
2 juegos |
|
|
Dispositivo de suministro de diafragma |
2 juegos |
|
|
Dispositivo de viscosa |
1 juego |
|
|
SOCIEDAD ANÓNIMA |
PANASONIC |
PANASONIC AFRX-C60T |
|
Pantalla táctil |
MCGS |
color verdadero de 7 pulgadas |
|
Motor de bobinado |
PANASONIC/Li San |
servomotor panasonic |
|
Motor de tensión |
Control de Investigación / Li San |
Motor paso a paso |
|
Sensor |
PANASONIC/Daochuan |
|
|
Componentes neumáticos |
AIRTAC/XINGZHEN/ AirTAC |
|
|
Parada por falla |
||
|
Aviso de falla |
Programa incorporado |
Restablecimiento de un toque |
|
Instrucciones de operación |
1 juego de instrucciones de funcionamiento |
|
|
Partes |
1 juego |
Ver lista de entrega |
|
Nombre |
Especificación (mm) |
Tiempo de garantia |
Observaciones |
|
Máquina de bobinado |
|
maquina completa 1 año |
Excepto por factores humanos (Mantenimiento de por vida) |
|
Cortador de papel engomado |
|
3 meses |
|
|
Aguja rodante |
|
3 meses |
Excepto por factores humanos. |
|
Ojo fotoeléctrico |
|
6 meses |
Choque y entrada de aceite no están garantizados |
|
Cinturón síncrono |
|
1 año |
El engrase no está garantizado |

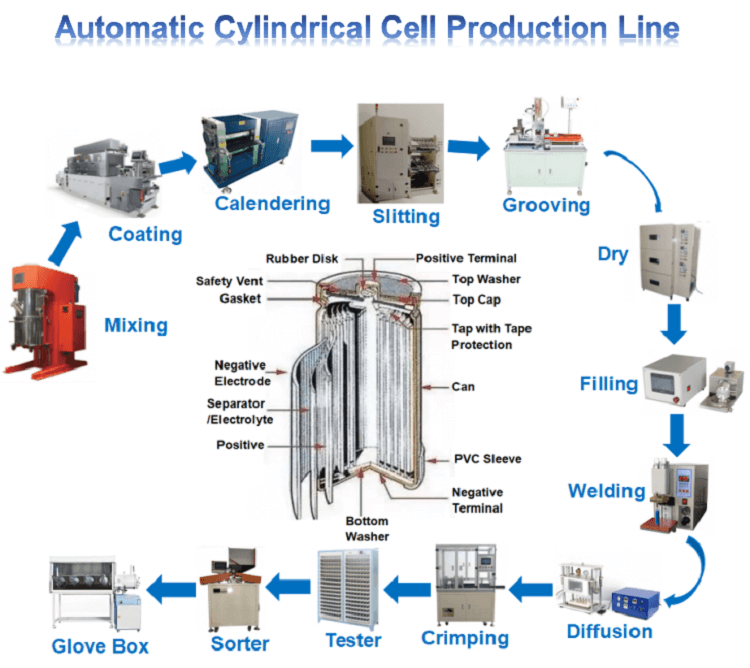

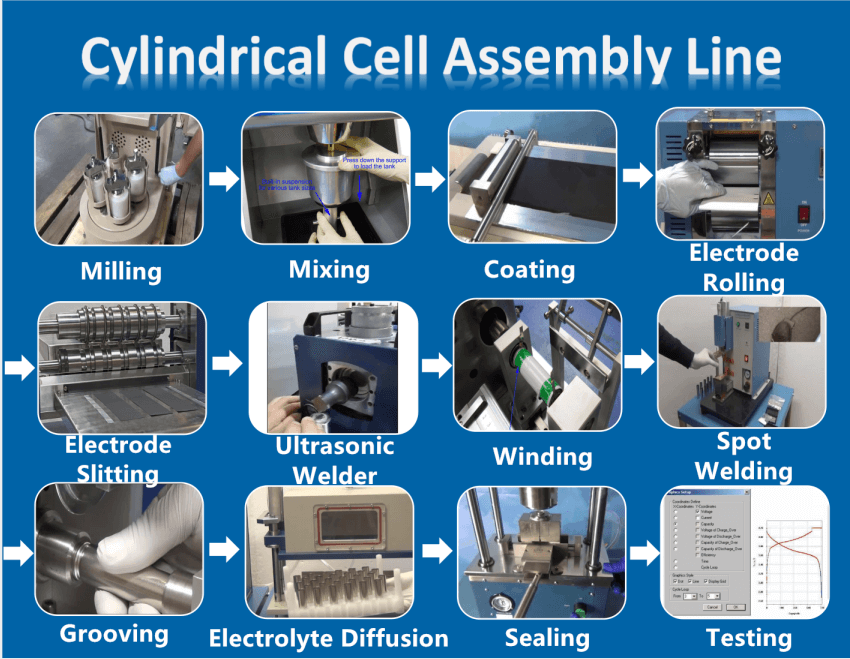

Procesamiento de energía → Rectificado de energía → Mezcla al vacío → Recubrimiento de electrodos → Prensa de rodillos → Corte de láminas → Secado al vacío → Soldadura ultrasónica → Devanado de electrodos → Soldadura por puntos → Ranurado → Caja de guantes → Inyección de electrolitos → Difusión de electrodos → Sellado hidráulico → Analizador de batería
Máquina relacionada
|
|
|
|
|
|
|
Corte longitudinal de electrodos |
Poder de soldadura: 80-6500W opcional |
Máquina ranuradora de células cilíndricas de laboratorio |
Máquina de sellado manual o selladora neumática |
Probador de batería de 8 canales
|
|
|
